단열 설계
건축물 에너지절약 설계기준 - 블록
지역구분 열관류율 기준
(W/㎡K)
킹콩ALC 블록두께
(외기에 직접 면하는 경우)
단열재 두께(㎜) 전체 두께(㎜)
일반 0.5품 두께(단위:㎜) 가등급 가등급
중부 1지역 0.17 이하 300 120 420
중부 2지역 0.24 이하 300 50 350
남부지역 0.32 이하 200 50 250
제주도 0.41 이하 300 300
건축물 에너지절약 설계기준 - 패널
지역구분 열관류율 기준
(W/㎡K)
킹콩ALC 패널두께
(외기에 직접 면하는 경우)
단열재 두께(㎜) 전체 두께(㎜)
일반 0.5품 두께(단위:㎜) 가등급 나등급 가등급 나등급
중부 1지역
중부 2지역
0.15 이하 150 180 210 330 360
175 170 200 345 375
200 160 190 360 390
남부지역 0.18 이하 150 140 160 290 310
175 130 150 305 325
200 120 140 320 340
제주도 0.25 이하 150 90 100 240 250
175 80 90 255 265
200 70 80 270 280
열관류율 계산법 (외벽)

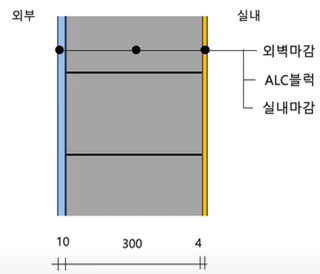

열관류율 계산예


남부지역적합
구분 두께(m) 열전도율(W/mK) 열저항(W/㎡K)
실외측열전달저항 0.043
외벽마감재 0.010 0.20 0.050
킹콩 ALC블록 0.300 0.10 3.000
내벽마감재 0.004 0.20 0.020
실내측열전달저항 0.110
Σ열저항(R) 3.223
열관류율(W/㎡K) 1/R 0.310
